System magazynowy obejmuje więcej niż sam program. W magazynie wysokiego składowania tworzą go dwie warstwy: aplikacja WMS, która gromadzi dane o stanach i zadaniach, oraz wyposażenie fizyczne, przez które te dane trafiają do bazy i za pomocą którego towar faktycznie się przemieszcza. Tekst opisuje obie warstwy i miejsca, w których ich parametry muszą do siebie pasować.
System magazynowy jako dwie warstwy pracy magazynu
Pojęcie bywa używane zamiennie z nazwą oprogramowania WMS, ale to skrót myślowy. Aplikacja bez wyposażenia nie ma z czym współpracować, a wyposażenie bez aplikacji nie zostawia śladu w danych. Decyzja o wdrożeniu rzadko ogranicza się więc do wyboru dostawcy programu.
- Regały - konstrukcja wyznaczająca lokalizacje, które program zna z nazwy.
- Wózki - sprzęt przemieszczający ładunek, dobrany do wysokości i szerokości alejek.
- Urządzenia mobilne - skanery wraz z terminalami oraz drukarki etykiet, przez które operator komunikuje się z systemem.
- Sieć bezprzewodowa - łączność urządzeń z bazą w całej hali, także na wysokości.
Firmy planujące budowę lub modernizację magazynu często traktują sprzęt i oprogramowanie jako dwa zakupy prowadzone równolegle, ale niezależnie. Wąskie gardła powstają wtedy na styku: regały o parametrach niezgodnych z możliwościami wózków albo zasięg sieci, który kończy się na trzecim poziomie.
Warstwa programowa jako źródło zadań i danych
Program gromadzi informacje napływające z urządzeń mobilnych. Przetwarza je i udostępnia w formie czytelnej dla magazyniera i kierownika zmiany, a także dla innych działów. Od jego reguł zależy, na której lokalizacji trafi paleta, w jakiej kolejności zbiera się zamówienie i kiedy powstaje etykieta logistyczna dla przesyłki.
Reguły w oprogramowaniu a praca na hali
Bez systemu rozmieszczenie towaru staje się przypadkowe, a kolejność wydań zależy od pamięci pracowników. Program zastępuje te decyzje regułami zapisanymi w konfiguracji i wysyła je jako zadania na terminal. Ogólny obraz codziennej pracy opisuje strona o gospodarce magazynowej, a wpływ systemu na całą firmę omawia tekst o roli WMS w rozwoju firmy.
Sama aplikacja, choćby najlepiej zaprojektowana, nie przesunie palety ani nie odczyta kodu kreskowego. Do tego służy wyposażenie, którego jakość wpływa na tempo i dokładność pracy programu. Warstwa sprzętowa bywa pomijana w budżecie, choć od niej zależy, czy zapisy trafiają do bazy od razu, czy z opóźnieniem.
Rejestr urządzeń w bazie
Warstwa sprzętowa zostawia ślad w danych tylko wtedy, gdy program zna urządzenia. Dobrym zwyczajem jest rejestr, w którym każdy terminal ma numer i przypisanego operatora, a także datę ostatniej synchronizacji. Pozwala on ustalić, który egzemplarz zawodzi w konkretnym miejscu hali i kto pracował na nim w chwili błędu, a przy wymianie sprzętu przenieść jego konfigurację na następne urządzenie bez ponownego zbierania ustawień.

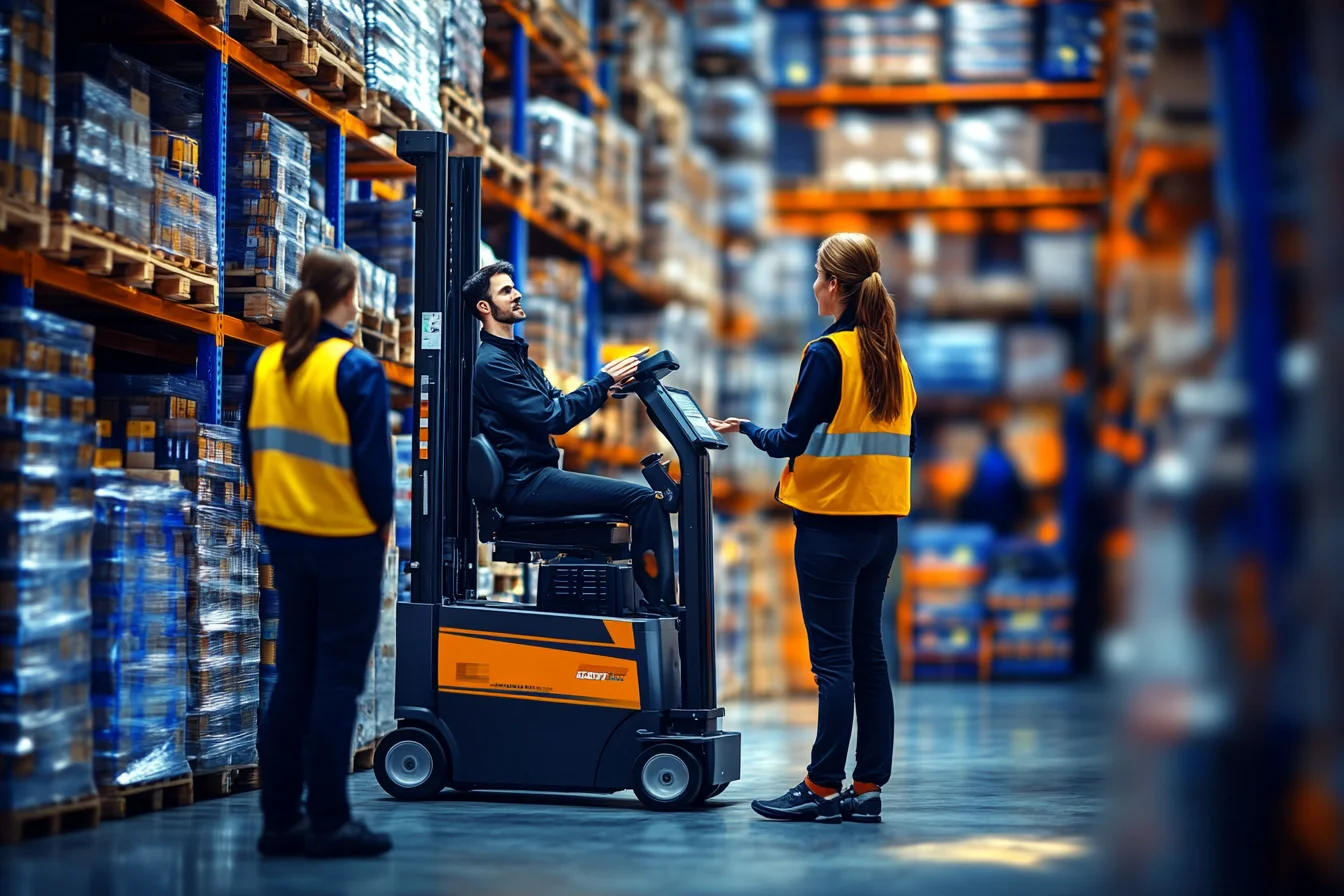

Regały wysokiego składowania oraz wózki widłowe i kolejowe
Regały wysokiego składowania wykorzystują przestrzeń w pionie. Na tej samej powierzchni mieści się w nich znacznie więcej miejsc niż w magazynie niskiego składowania, ale konstrukcja wymaga sprzętu dopasowanego do wysokości i szerokości alejek. Podział przestrzeni na lokalizacje opisuje strona o miejscach składowania.
Do obsługi regałów używa się wózków widłowych z masztem, który podnosi ładunek na wysokość kilku metrów. W magazynach o bardzo wąskich alejkach pracują wózki kolejowe, prowadzone po szynach lub ścieżce indukcyjnej w podłodze. System koordynuje ich pracę, wskazując operatorowi najbliższą wolną lokalizację i trasę przejazdu.
Przy wózkach prowadzonych szyną albo ścieżką indukcyjną operator nie kieruje na boki w alejce, więc kolejność zadań ma większe znaczenie. System może układać je tak, by ograniczyć zmiany alejek, bo każde przejście z jednej alejki do drugiej oznacza wyjazd na główny ciąg komunikacyjny i ponowne wprowadzenie wózka.
Parametry do uzgodnienia przed zakupem
Parametry regałów i wózków wzajemnie się ograniczają. Błąd na tym etapie kosztuje więcej niż błąd w konfiguracji programu, bo wymaga wymiany sprzętu.
| Parametr | Co ogranicza | Skutek niedopasowania |
|---|---|---|
| Wysokość podnoszenia wózka | Najwyższy dostępny poziom regału | Górne poziomy pozostają nieosiągalne |
| Szerokość alejki | Wybór typu wózka | Wózek nie skręca albo alejka marnuje powierzchnię |
| Udźwig wózka na wysokości | Masa palety na wyższych poziomach | Ryzyko przewrócenia, bo udźwig maleje wraz z wysokością podnoszenia |
| Nośność poziomu regału | Masa składowanej palety | Przeciążenie belek nośnych |
Reguła: masa palety zapisana w systemie musi mieścić się w nośności poziomu regału i w udźwigu wózka na danej wysokości, a te wartości wprowadza się do danych lokalizacji przed uruchomieniem.
Dane o nośności i wysokości trzyma się w tabeli lokalizacji obok adresu, a kontrolę robi zapytanie porównujące masę palety z nośnością miejsca. Poniższy przykład używa tabel poglądowych.
-- przykład: tabela lokalizacji z parametrami regału i kontrola przeciążeń (schemat poglądowy)
CREATE TABLE dbo.Lokalizacja (
IdLokalizacji int IDENTITY(1,1) PRIMARY KEY,
Adres varchar(20) NOT NULL UNIQUE,
Poziom tinyint NOT NULL,
WysokoscMm int NOT NULL,
NosnoscKg int NOT NULL,
CONSTRAINT CK_Lokalizacja_Nosnosc CHECK (NosnoscKg > 0)
);
SELECT p.IdPalety, p.MasaKg, l.Adres, l.NosnoscKg
FROM dbo.Paleta AS p
JOIN dbo.Lokalizacja AS l ON l.IdLokalizacji = p.IdLokalizacji
WHERE p.MasaKg > l.NosnoscKg;Typowe błędy w projektowaniu układu opisuje strona o błędach przy planowaniu układu regałów. Praca na wysokości wymaga też dbałości o bezpieczeństwo: wózki poruszają się w wąskich alejkach, a regały niosą duże obciążenia, więc każda operacja powinna zostawiać zapis możliwy do prześledzenia.
Urządzenia mobilne i drukarki etykiet
Magazynier wprowadza dane do systemu w czasie rzeczywistym przez urządzenia mobilne. Skaner kodów kreskowych odczytuje etykietę palety lub opakowania zbiorczego i od razu przekazuje ją do programu, eliminując ręczne przepisywanie numerów. Dobór takiego urządzenia opisuje strona o programie magazynowym ze skanerem.
Terminal radiowy łączy funkcję skanera z ekranem, na którym magazynier widzi kolejne zadania: lokalizację odłożenia, listę pozycji do skompletowania i potwierdzenie wykonanej operacji. Praca bez niego oznacza powrót do papierowych list i ustaleń telefonicznych z biurem, co w wysokim magazynie szybko staje się źródłem pomyłek. Rolę urządzenia omawia strona o terminalu radiowym w magazynie, a przykładem sprzętu używanego w praktyce jest Motorola Symbol MC9090.
Coraz częściej stosuje się też kolektor danych z systemem Android, który zastępuje dedykowane terminale przemysłowe tańszym i bardziej uniwersalnym urządzeniem, zachowując integrację z oprogramowaniem magazynowym. Sprzęt i zakres współpracy z programem przedstawia też serwis SoftwareStudio o terminalach radiowych.
Starsze terminale z systemem Windows CE często wymagają wymiany razem z aplikacją, ponieważ system i sprzęt bywają już poza wsparciem producenta. Sposób przejścia na urządzenia z Androidem opisuje strona o migracji terminali z Windows CE na Android, a wybór sprzętu warto uzgodnić z dostawcą programu jeszcze przed zakupem.

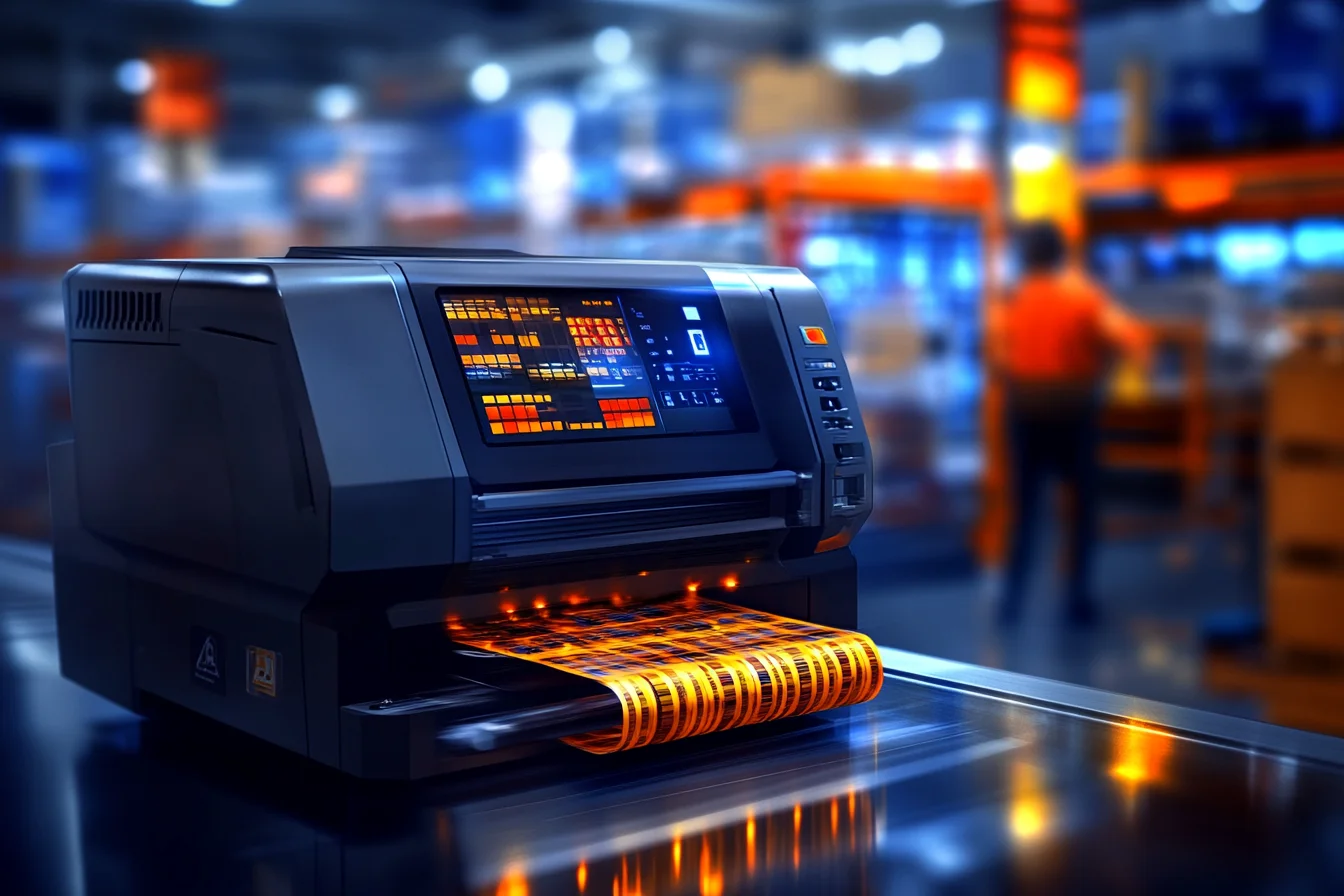

Uzupełnieniem zestawu jest drukarka etykiet logistycznych. Drukuje kartę paletową lub etykietę w standardzie opisanym na stronie o etykiecie GS1 bezpośrednio na hali, po zapisaniu przyjęcia w systemie.
Sieć bezprzewodowa w alejkach regałowych
Najdroższy terminal nie pomoże, jeśli sieć ma słaby zasięg w wyższych partiach regałów. Konstrukcje stalowe i gęsto ułożony towar tłumią sygnał, więc przed instalacją sprawdza się pokrycie na każdym poziomie, a nie tylko na poziomie podłogi. Zagadnienia szyfrowania i pokrycia opisuje strona o terminalu radiowym oraz łączności Wi-Fi.
Na dużej hali terminal przechodzi między kilkoma punktami dostępowymi, więc liczy się także szybkość przełączania. Zbyt wolny roaming przerywa połączenie z serwerem w środku operacji i zmusza aplikację do ponowienia zapisu, co operator odbiera jako zawieszanie się programu.
Wykrywanie martwych stref
Po uruchomieniu problem widać w danych. Jeśli urządzenie zapisuje zdarzenie utraty zasięgu razem z ostatnią lokalizacją, proste zapytanie wskazuje miejsca, w których łączność zawodzi najczęściej. Poniższy przykład działa na tabelach poglądowych.
-- przykład: miejsca, w których terminale najczęściej tracą zasięg (tabele poglądowe)
SELECT l.Strefa,
l.Rzad,
l.Poziom,
COUNT(*) AS BrakiZasiegu
FROM dbo.DziennikTerminala AS d
JOIN dbo.Lokalizacja AS l ON l.IdLokalizacji = d.IdLokalizacji
WHERE d.TypZdarzenia = N'BRAK_ZASIEGU'
AND d.Czas >= DATEADD(DAY, -7, SYSDATETIME())
GROUP BY l.Strefa, l.Rzad, l.Poziom
ORDER BY BrakiZasiegu DESC;Wynik z kilku dni pokazuje, czy problem dotyczy jednego rzędu, czy całej strefy, i podpowiada, gdzie dodać punkt dostępowy. Aplikacja mobilna może dodatkowo buforować operacje w urządzeniu i wysyłać je po powrocie łączności, co jest wzorcem opisywanym w dokumentacji Android o aplikacjach offline-first. Poniższy szkic pokazuje ideę kolejki w JavaScript.
// przykład: kolejka skanów wysyłana ponownie po powrocie zasięgu (adres API poglądowy)
async function wyslijZalegleSkany() {
const kolejka = JSON.parse(localStorage.getItem('kolejkaSkanow') || '[]');
while (kolejka.length > 0) {
try {
const odpowiedz = await fetch('/api/ruchy', {
method: 'POST',
headers: { 'Content-Type': 'application/json' },
body: JSON.stringify(kolejka[0])
});
if (!odpowiedz.ok) break;
kolejka.shift();
localStorage.setItem('kolejkaSkanow', JSON.stringify(kolejka));
} catch (blad) {
break;
}
}
}Każda operacja w kolejce powinna mieć własny identyfikator, żeby serwer mógł odrzucić powtórkę, gdy odpowiedź zgubiła się po drodze. Bez tego ponowna wysyłka po utracie zasięgu podwoiłaby ruch magazynowy.
Elementy wyposażenia i ich funkcja w systemie
| Element wyposażenia | Funkcja w systemie magazynowym |
|---|---|
| Regał wysokiego składowania | Umożliwia składowanie w pionie i wyznacza lokalizacje rozpoznawane przez program |
| Wózek widłowy z masztem | Podnosi ładunek na wysokość regałów i obsługuje przyjęcia oraz wydania |
| Wózek kolejowy | Pracuje w bardzo wąskich alejkach i zwiększa wykorzystanie powierzchni |
| Skaner kodów kreskowych | Odczytuje etykiety palet i przekazuje dane bez wpisywania |
| Terminal radiowy | Łączy operatora z programem w czasie rzeczywistym i wyświetla zadania |
| Drukarka etykiet logistycznych | Drukuje karty paletowe i etykiety GS1 na hali |
W typowej konfiguracji każdy wiersz zestawienia ma odpowiednik w danych programu. Regał staje się zbiorem lokalizacji z adresami, wózek rodzajem zasobu, do którego przypisuje się zadania, a urządzenia mobilne pozycjami rejestru powiązanymi z operatorami. Im dokładniej te odpowiedniki zapisano na etapie wdrożenia, tym mniej ręcznych korekt będzie potrzebne, gdy hala zacznie pracować pod obciążeniem.
Wybór systemu magazynowego z oprogramowaniem i sprzętem
Magazyn wysokiego składowania to środowisko, w którym różnicę widać najwyraźniej. Przy regałach o wysokości kilku, a czasem kilkunastu metrów odnalezienie palety bez precyzyjnego adresu i łączności między sprzętem a programem graniczy z niemożliwością. Kiedy system staje się w takim magazynie konieczny, opisuje strona o oprogramowaniu klasy WMS dla magazynu wysokiego składowania.
Sprawność systemu zależy od dokładności integracji obu warstw, a nie od tego, jak zaawansowany jest pojedynczy element. Wdrożenie zaczyna się więc od analizy całego środowiska pracy: układu regałów i tras wózków, a także pokrycia sieci oraz liczby stanowisk wymagających skanerów i terminali. Dopiero na tej podstawie dobiera się modele sprzętu i konfiguruje program tak, aby odzwierciedlał rzeczywistą halę, a nie schemat z projektu.
- Analiza przestrzeni - wysokość i układ regałów oraz szerokość alejek transportowych.
- Dobór wózków - typ i udźwig dopasowane do parametrów regałów.
- Dobór urządzeń mobilnych - terminale i skanery oraz drukarki potwierdzone jako zgodne z programem.
- Konfiguracja i testy - odwzorowanie hali w systemie, próby na wszystkich poziomach i szkolenie operatorów.
Testy przed uruchomieniem obejmują skan etykiety na najwyższym poziomie, odczyt z odległości typowej dla pracy z wózka i czas odpowiedzi aplikacji w godzinach szczytu. Każdy z tych sprawdzianów wykrywa inny rodzaj niedopasowania, a wszystkie razem zamykają listę uwag, zanim system trafi do pracy produkcyjnej.
Szkolenie obejmuje również uprawnienia. Operator wózka nie potrzebuje wglądu w konfigurację reguł składowania, a kierownik zmiany nie powinien zmieniać adresów lokalizacji. Rozdzielenie ról ogranicza pomyłki i ułatwia audyt zmian.
Reguła: przed zakupem sprzętu trzeba ustalić z dostawcą programu, które modele terminali i skanerów oraz drukarek zostały już sprawdzone we współpracy z jego oprogramowaniem.
Poprawnie dobrany system zmienia pracę całego magazynu, a nie tylko jednego etapu. Magazynier z terminalem wykonuje zadania szybciej i z mniejszą liczbą pomyłek niż na papierowych listach. Kierownik zmiany widzi, które stanowiska pracują sprawnie, a które potrzebują wsparcia, a dział utrzymania ruchu może na podstawie zapisów pracy wózków planować przeglądy.
